Devis pour une commande de tubes en fibre de carbone de plusieurs dimensions destinés à la construction d'un planeur UAV : étude de cas d'un acheteur

Table des matières

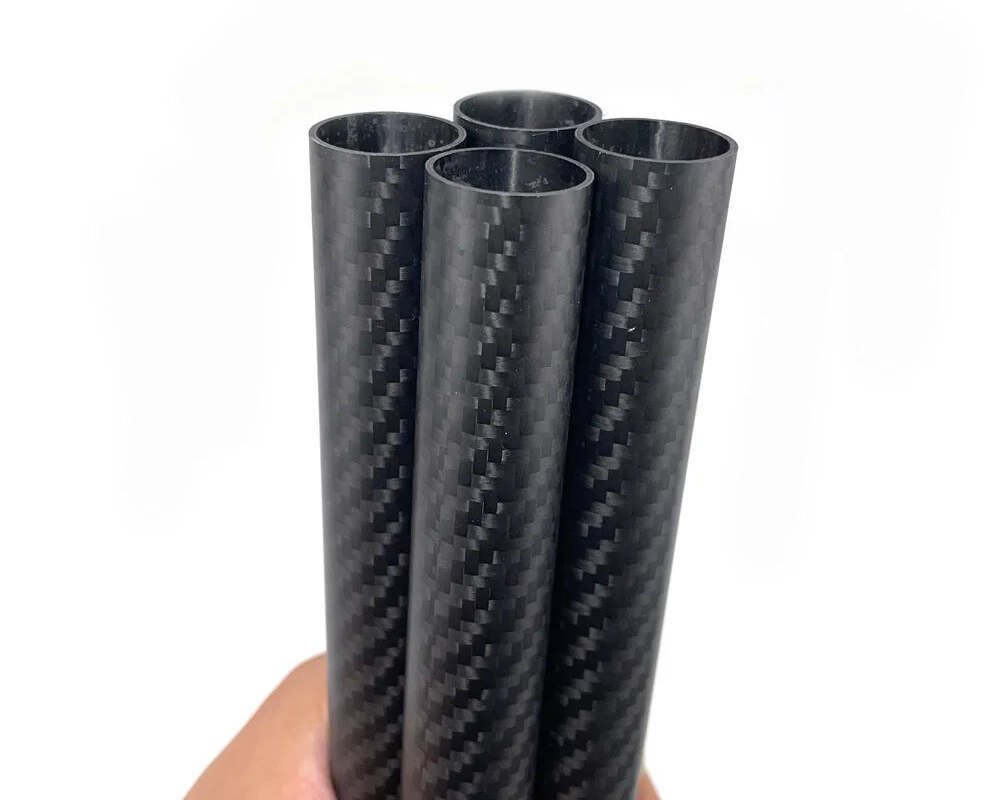

Tube de longeron en fibre de carbone pour la structure des ailes d'UAV et de planeur

Tube de longeron en fibre de carbone: Une demande récente est arrivée pour une construction légère de UAV/planeur — quatre tailles de tubes, cinq pièces au total, avec une note claire indiquant que le plus grand tube servirait de longeron principal et devait être fabriqué par enroulement de fibres imprégnées (roll-wrapped) ou en préimprégné (prepreg). La demande portait également sur le prix à l'unité, le prix total, l'expédition, le délai de fabrication, l'estimation de livraison et la confirmation de la méthode de construction. C'est un bon exemple de ce à quoi ressemble une demande de devis bien formulée pour des tubes sur mesure, et de ce qu'implique d'y répondre correctement.

La commande en un coup d'œil

  • 1 × 16mm OD × 14mm ID × 2500mm
  • 1 × 16mm OD × 14mm ID × 730mm
  • 1 × 6mm OD × 4mm ID × 2500mm
  • 2 × 8mm OD × 6mm ID × 500mm

Quatre tailles différentes, cinq pièces, une seule commande. C'est un schéma courant pour les constructions de UAV et de planeurs — une seule cellule a généralement besoin d'un mélange de tubes structurels et secondaires, et pas d'une seule dimension uniforme.

Articles connexes :

Pourquoi le longeron principal fait l'objet d'un choix de construction différent

Le tube de 16mm spécifié pour le longeron principal est la pièce qui reprend la charge de flexion principale sur l'aile. Pour ce rôle, une construction roll-wrapped ou en préimprégné (prepreg) est le bon choix, car les deux méthodes produisent un tube avec une orientation des fibres contrôlée et une épaisseur de paroi constante sur sa longueur — des propriétés qui comptent directement pour la rigidité en flexion et la résistance à la fatigue sous des charges de vol répétées. Le roll-wrapping utilise une feuille préimprégnée enroulée autour d'un mandrin, ce qui permet un bon contrôle de l'angle des fibres et de l'épaisseur de paroi ; la véritable cuisson en autoclave du préimprégné (prepreg) ajoute un contrôle plus strict de la teneur en résine, ce qui peut compter pour les constructions à plus hautes performances, mais s'accompagne généralement d'un délai de fabrication plus long et d'un coût plus élevé.

A tube pultrudé, par comparaison, est rapide et économique, mais n'utilise généralement que des fibres unidirectionnelles, ce qui convient bien à une charge de traction ou de compression droite, mais ne constitue pas toujours le meilleur choix pour un longeron qui subit également de la flexion et une certaine torsion en vol.

Longeron principal vs tubes secondaires : des charges différentes, des exigences différentes

Les trois autres tailles de cette commande — le tube de 16mm plus court et les tubes plus petits de 6mm et 8mm — jouent plus probablement un rôle secondaire : poutres de queue, logements de tringlerie de commande ou supports de cadre. Ces pièces ont toujours besoin d'une épaisseur de paroi constante et d'une bonne qualité de surface, mais elles ne supportent pas nécessairement la même charge de flexion que le longeron principal ; l'exigence de construction peut donc être plus souple. C'est une distinction utile pour toute personne qui spécifie une construction : tous les tubes de la cellule n'ont pas besoin du même drapage de fibres, et adapter la méthode de construction au cas de charge évite de payer plus que ce dont la pièce a réellement besoin.

Comment est établi le prix d'une commande de dimensions mixtes

La tarification d'une commande comme celle-ci dépend de quelques facteurs pour chaque taille : l'épaisseur de paroi par rapport à l'OD/ID, la longueur, la méthode de construction et la quantité. Un tube de 2500mm coûte naturellement plus cher qu'un tube de 500mm de diamètre similaire, et un tube de longeron roll-wrapped ou en préimprégné (prepreg) a généralement un coût unitaire plus élevé qu'un tube secondaire pultrudé de taille comparable. Comme les tailles diffèrent, chaque taille est chiffrée individuellement puis additionnée dans un total — il n'y a pas de tarif unique au mètre qui s'applique à une commande mixte comme celle-ci. La réutilisation de l'outillage (des mandrins déjà dimensionnés près de l'OD demandé) peut aider à maintenir l'abordabilité de petites quantités, ce qui compte pour une construction qui n'a besoin que d'une ou deux pièces de chaque taille.

Délai de fabrication et expédition pour les petites commandes mixtes

Les tailles sur mesure — en particulier un tube de la longueur d'un longeron à 2500mm — impliquent généralement un délai de fabrication plutôt qu'une expédition sur stock, car l'inventaire standard ne couvre pas toujours toutes les combinaisons OD/ID/longueur. Le coût d'expédition et le temps de transit dépendent de la longueur du tube autant que du poids ; un tube de 2500mm nécessite une boîte ou un tube d'expédition dimensionné en conséquence, ce qui influence davantage les options de fret que le poids réel de la pièce. Obtenir un délai de fabrication et une estimation de livraison précis nécessite généralement la liste complète des spécifications dès le départ, ce qui est exactement ce que fournit une demande de devis claire comme celle-ci.

Obtenir un devis précis dès la première fois

Les commandes comme celle-ci avancent plus vite lorsque la demande sépare déjà la structure du tube secondaire, comme c’est le cas ici en signalant directement l’exigence de construction du longeron. Ce niveau de détail — dimensions, exigence de paroi et application prévue — permet d’obtenir un devis complet dès le premier passage : prix par article, coût total, expédition, délai de livraison et confirmation de construction, sans série de questions de suivi.

FAQ

Tubes en fibre de carbone pour UAV et planeurs
Questions fréquentes

Réponses aux questions courantes sur les tubes de longeron en fibre de carbone, les tubes de support, les méthodes de construction, les dimensions, les tolérances et les commandes en petites séries.

Les deux conviennent bien aux longerons soumis à des charges de flexion ; la cuisson en autoclave de préimprégné offre un contrôle plus précis de la résine à un coût plus élevé, tandis que l’enroulement sur mandrin est généralement plus rapide et plus économique pour les constructions de loisir et à petite échelle.

Pas nécessairement — les tubes secondaires comme les poutres de queue ou les logements de tringlerie de commande peuvent souvent utiliser une méthode de construction plus économique, car le cas de charge est différent.

Oui, les commandes de tailles mixtes sont courantes et sont tarifées à l’article en fonction de la taille, de l’épaisseur de paroi et de la méthode de construction.

Cela varie selon la taille et la méthode de construction ; un tube de longueur de longeron en construction enroulée sur mandrin ou préimprégnée prend généralement plus de temps qu’un tube pultrudé plus petit.

Oui, les détails de tolérance sont confirmés dans le cadre du devis afin d’éviter toute surprise lors de l’ajustement.

Chaque taille est tarifée individuellement en fonction de la longueur, de l’épaisseur de paroi et de la construction, puis additionnée pour obtenir le total de la commande.

Oui ; pour les tubes longs, le coût d’expédition dépend davantage de la longueur et de l’emballage que du poids.

OD, ID, longueur, quantité pour chaque taille, et l’application prévue pour toute pièce structurelle comme un longeron.

Les petites commandes, comme un seul longeron plus quelques tubes de support, sont courantes et ne nécessitent pas de minimum élevé.

Oui, cela est généralement confirmé dans le devis avant le début de la production.
